Siłownik zębatkowy T-RACK
Opis

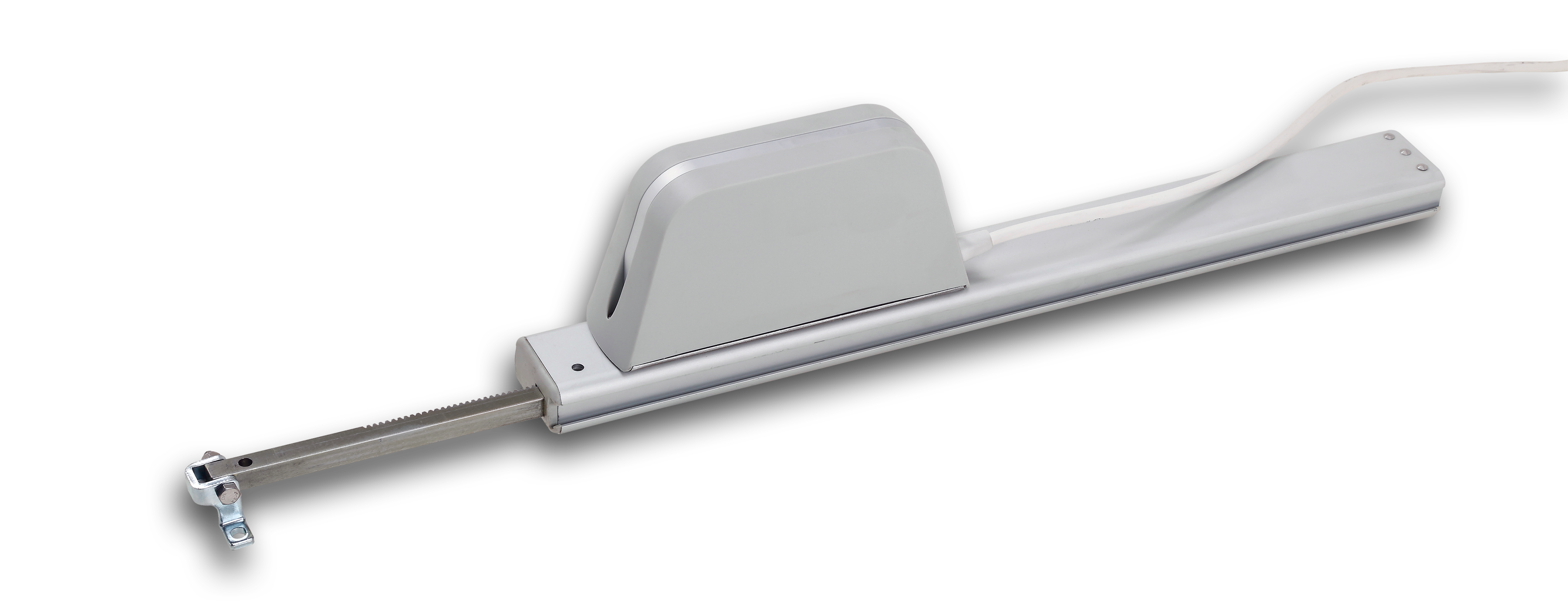

Elektryczny siłownik zębatkowy T-RACK firmy Ultraflex, przeznaczony jest do obsługi ciężkich klap, kopuł, okien i świetlików dachowych. Zalety tego siłownika to ergonomia, solidna konstrukcja, łatwość montażu oraz możliwość mechanicznego połączenia siłowników za pomocą pręta transmisyjnego lub elektronicznej synchronizacji. Dostępne są dwa rodzaje zasilania: 230V-50Hz oraz 24V DC. Maksymalna siła to 1000N. Siłownik T-RACK dostępny jest w następujących wariantach: 350 mm, 550 mm, 750 mm oraz 1000 mm. Wersja siłownika T-RACK 24V RWA jest przeznaczona do instalacji w systemach oddymiających (SHEV), zgodnie ze standardem EN 12101-2. Siłownik zębatkowy T-RACK oferuje dwa typy mocowania: przesuwne lub punktowe. Na specjalne zamówienie dostępna jest wersja o wysuwie 1200mm oraz wersja L-SIGNAL oferująca sygnał zwrotny zamknięcia i otwarcia siłownika.
Przykładowe konfiguracje systemu T-RACK
-T-RACK Master pojedynczy

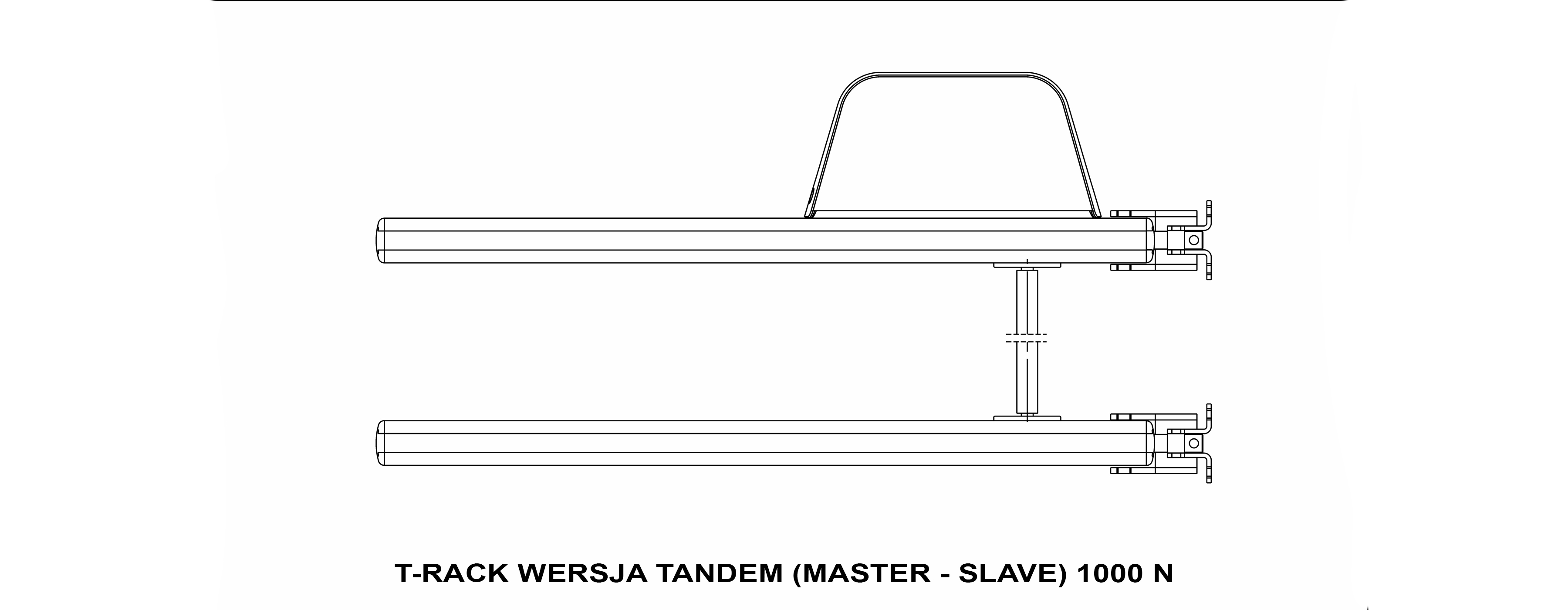

-T-RACK Master - pręt transmisyjny - T-RACK Slave - (mocowanie punktowe)

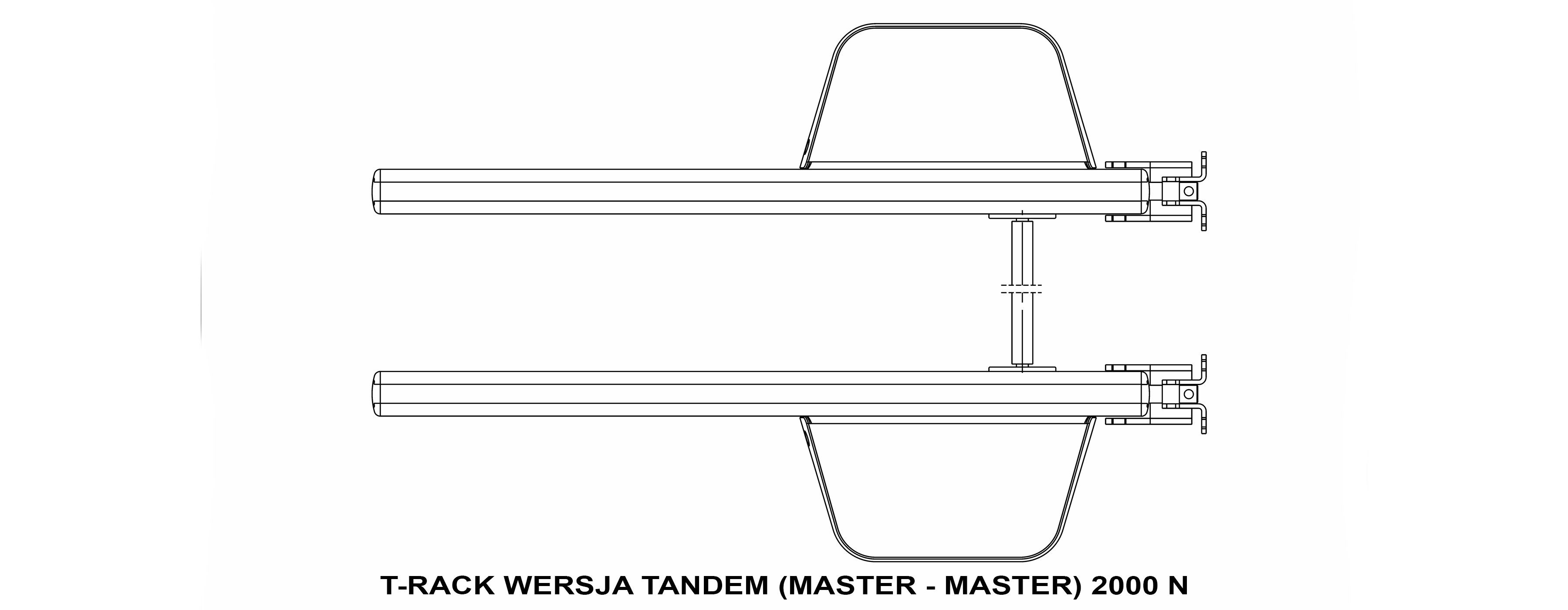

-T-RACK Master - pręt transmisyjny - T-RACK Master - (mocowanie punktowe)

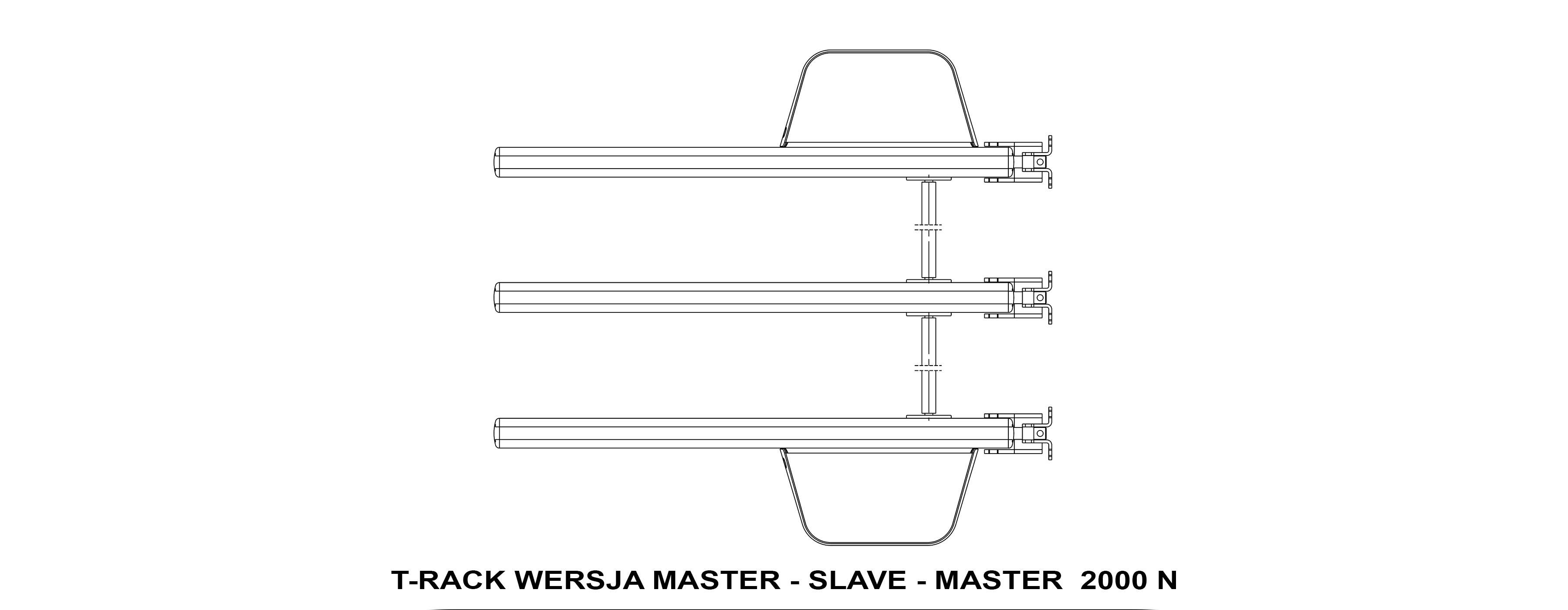

-T-RACK Master - pręt transmisyjny - T-RACK Slave - pręt transmisyjny - T-RACK Master - (mocowanie punktowe)
-T-RACK SYNC + T-RACK SYNC + T-RACK SYNC + T-RACK SYNC
Zalety siłownika T-RACK:
- ✅ Siłownik zębatkowy przeznaczony do obsługi ciężkich klap, kopuł, okien i świetlików dachowych
- ✅ Dostępne wersje zasilania: 230V-50Hz oraz 24V DC – elastyczność w integracji z różnymi systemami sterowania
- ✅ Maksymalna siła pchająca: 1000N – odpowiedni do dużych i ciężkich konstrukcji
- ✅ Dostępne warianty wysuwu: 350 mm, 550 mm, 750 mm oraz 1000 mm – możliwość dostosowania do różnych potrzeb
- ✅ Możliwość mechanicznego połączenia dwóch siłowników (MASTER + MASTER) za pomocą pręta transmisyjnego
- ✅ Możliwość elektronicznej synchronizacji do czterech siłowników (SYNCHRO T-RACK- 4000N)
- ✅ Stopień ochrony IP65 – wysoka odporność na pył i wodę, co pozwala na zastosowanie w trudnych warunkach
- ✅ Ergonomiczna i solidna konstrukcja – gwarancja długiej żywotności i niezawodności
- ✅ Łatwość montażu – zaprojektowany z myślą o prostej i szybkiej instalacji
- ✅ Wersja T-RACK 24V RWA przeznaczona do instalacji w systemach oddymiających (SHEV)

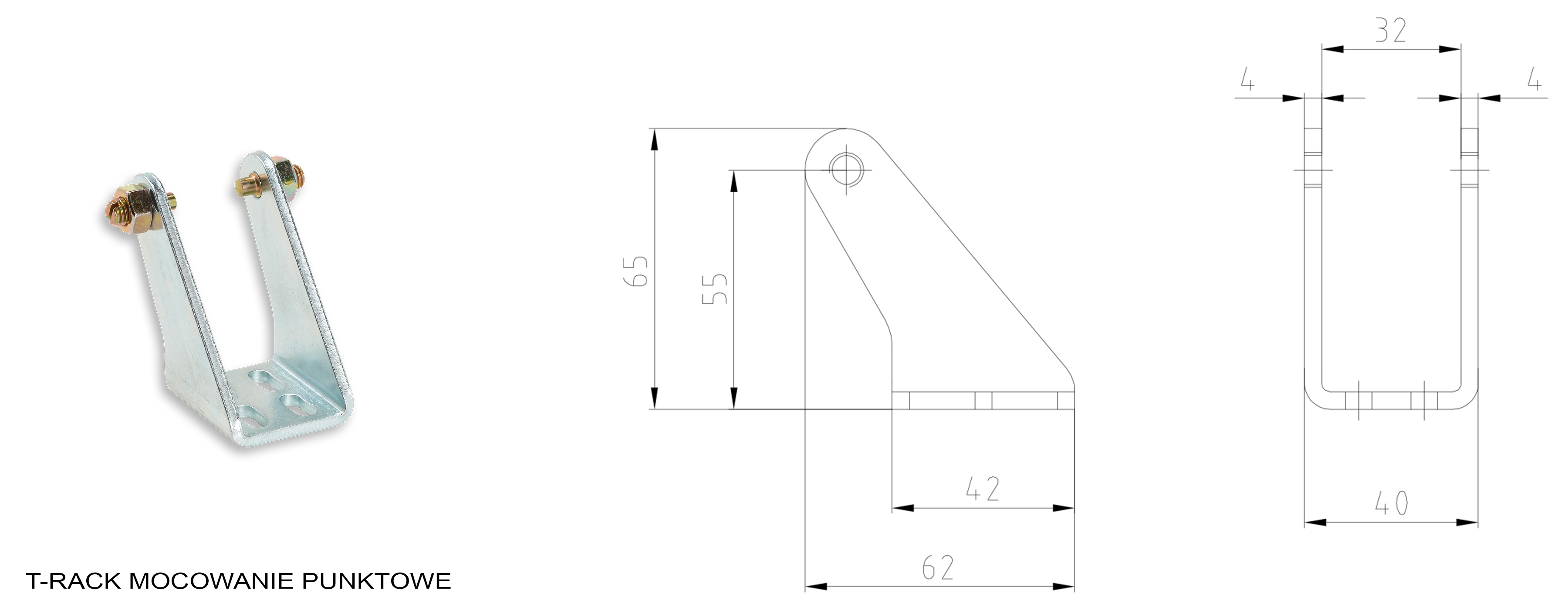

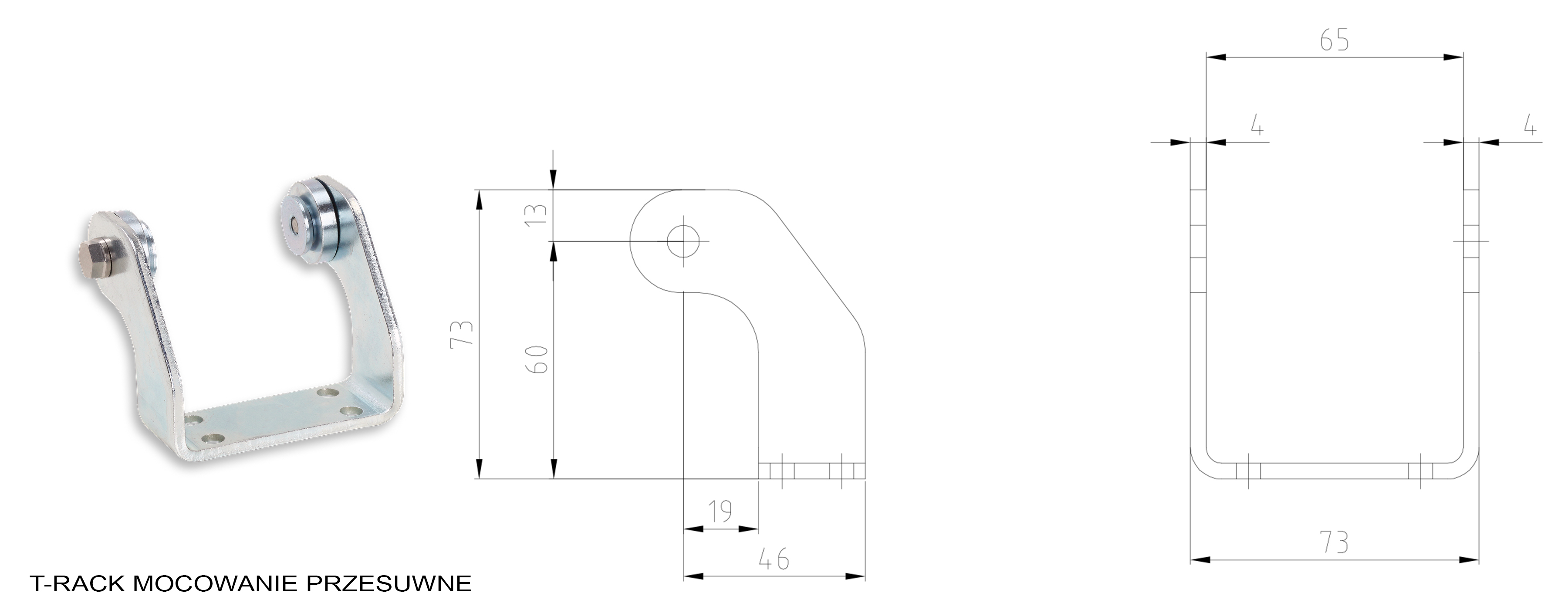

- ✅ Dwa typy mocowania: przesuwne lub punktowe – elastyczność w dostosowaniu do różnych konstrukcji
Dane techniczne
|
Dane techniczne |
T-RACK 230V | T-RACK 24V | SYNCHRO T-RACK 24V |
| Napięcie zasilające | 230V ~ 50Hz | 24 Vdc ± 10% | 24 Vdc ± 10% |
| Podłączenie elektryczne | 3 przewody + uziemienie | 2 przewody + sygnałowy | 5 przewodów |
| Rekomendowana siła pchająca | 1000 N | 1000 N | 1000 N |
| Rekomendowana siła ciągnąca | 1000 N | 1000 N | 1000 N |
| Maksymalna siła (MASTER + SLAVE) | 1000 N | 1000 N | 1000 N |
| Maksymalna siła (MASTER + MASTER) | 2000 N | 2000 N | 2000 N |
| Maksymalna siła (4 X SYN T-RACK 24V ) | - | - | ~4000 N |

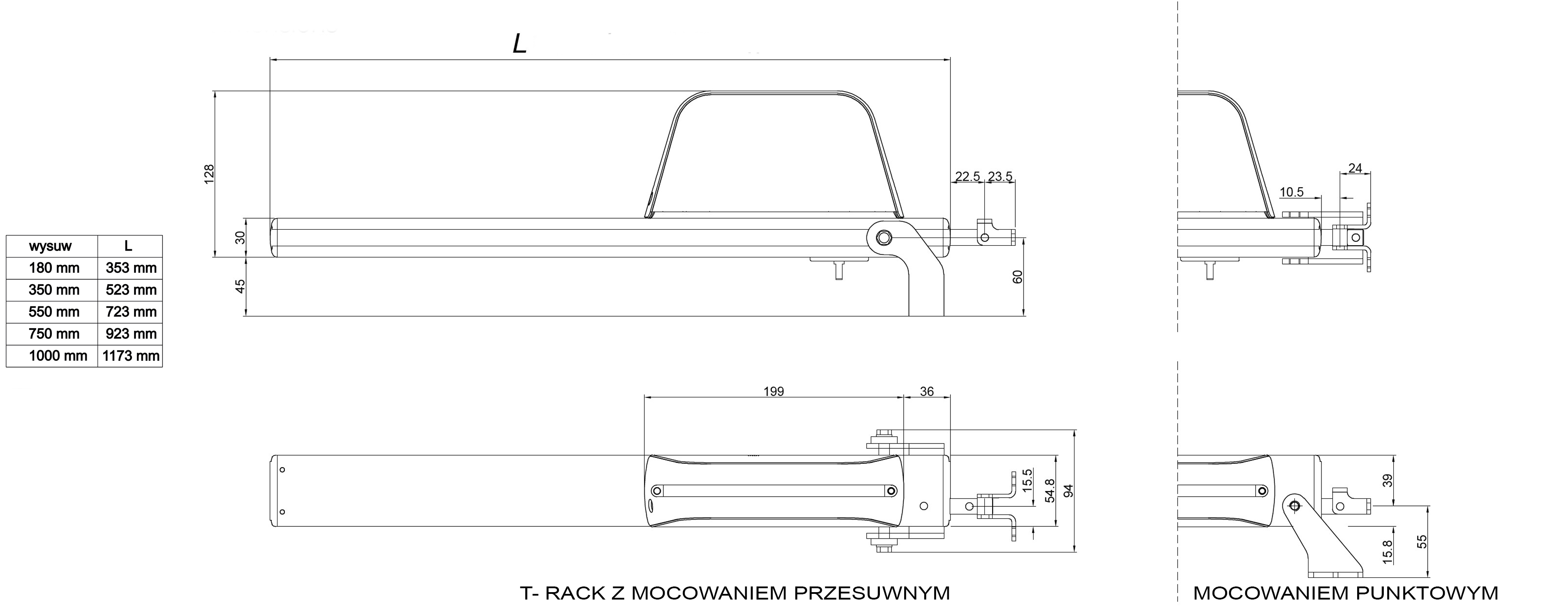

| Wysuw (mm) | 350,550,750,1000 | 350,550,750,1000 | 350,550,750,1000 |
| Natężenie absorbowane | 0,32 A | 1,5 A | 1,5 A |
| Prędkość wysuwu bez obciążenia | ~12,5 mm/s | ~12,5 mm/s | ~12,5 mm/s |
| Tryb pracy | S2 of 4 min | S2 of 4 min | S2 of 4 min |
| Klasa szczelności | IP65 | IP65 | IP65 |
| Synchronizacja 2 siłowników na jednym oknie | pręt transmisyjny | pręt transmisyjny | elektroniczna |
| Opcja po łączenia równoległego | TAK | TAK | TAK |
| Sygnał zwrotny | - | otwarcie/zamknięcie | - |
| Koniec wysuwu | elektroniczny | elektroniczny | elektroniczny |
| Wyłącznik bezpieczeństwa | elektroniczny | elektroniczny | elektroniczny |
| Kolor | srebrny anod | srebrny anod | srebrny anod |
